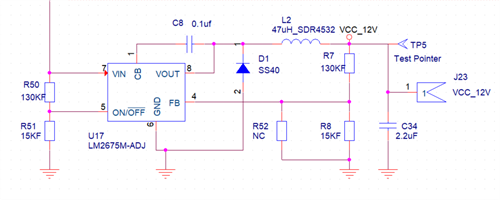

- 소요 전류 4.7 mA

- 출력 전압 : 11.78V

- 회로 검토 : IC의 무 부하 전류가 4.5mA정도 됨 ( 0.2mA는 부하실험 및 전압 조정용)

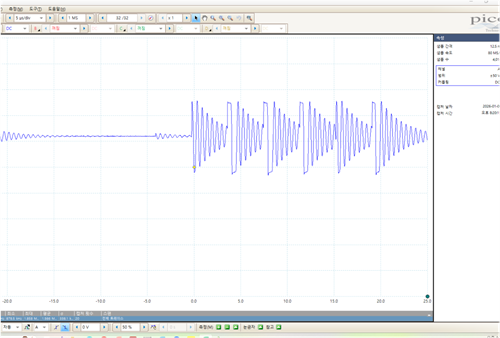

- Switchin Inductor의 전류파형

(1) 전류 매우 조금 TR이 ON되거나 아예 전 구간 Off되기도 한다.

(2) TR과 diode가 Off 된 상태에서 공진을 일으킨다. C는 ??? 주파수로~~ (3) Off된 상태의 출력전압 리플측정도 재미 있을듯 ...

- 회로 검토사항

무부하 전류가 많이 흐른다. 매우 안정적으로 동작함. ON/OFF 가 자주 있는 상황에도 안정적으로동작함.

실험 1 :  경부하 (100Ohm)

- 소요 전류 : 아차 측정하는것 까 먹었다.

- 출력 전압 : 11.78V

- 회로 검토 :일부 영역에서 TR과 다이오드가 모두 Off되어 공진 되는 영역이 있음

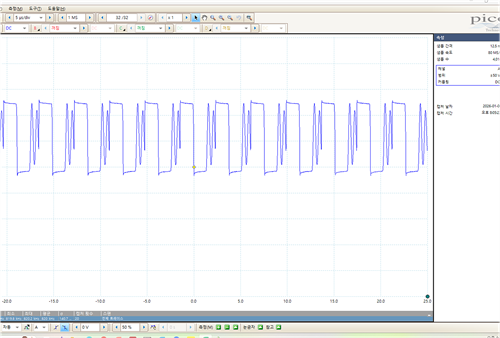

- Switchin Inductor의 전류파형

실험 1 :  조금 중부하 (33Ohm)

- 소요 전류 : 아차 측정하는것 까 먹었다.

- 입력 전력 : 5.5W

- 출력 전력 : 4.4W

- 회로 검토 : 전 영역에서 TR과 Diode가 On/OFF됨

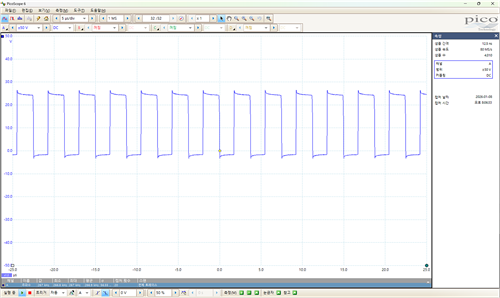

- Switchin Inductor의 전류파형

부하 연결과 출력 전압 실험 (멀티미터)

==== 전원장치는 가혹 시험을 통과해야 비로소 쓸만한 회로로 인정 받습니다. ==

20옴 붙이고 입력 전압 가혹 입력 - 31V On/Off 마구시킴

- 결과 -11.89V에 안정적 출력 나온다

20옴 붙이고 입력 전압 가혹 입력 - 26V On/Off 마구시킴

- 결과 - 11.89V에 안정적 출력 나온다

20옴 붙이고 입력 전압 가혹 입력 - 24V On/Off 마구시킴

- 결과 - 11.89V에 안정적 출력 나온다

​

33옴 붙이고 입력 전압 가혹 입력 - 31V On/Off 마구시킴

- 결과 - 11.89V에 안정적 출력 나온다

33옴 붙이고 입력 전압 가혹 입력 - 26V On/Off 마구시킴

- 결과 -11.89V에 안정적 출력 나온다

33옴 붙이고 입력 전압 가혹 입력 - 24V On/Off 마구시킴

- 결과 - 11.89V에 안정적 출력 나온다

===결론 ===

뭐 회로는 기동차게 안정적이다.

전류가 4mA먹고 들어가지만...

안정되게 동작 되면 됬지...

아트웍하면 이뻐질듯

-일반 저렴한 회로에 적용하면 좋은 결과 얻을 듯 앞으로 회로에 거의 적용될 전원장치

- IC 500개 주문.

Buck Power Supply [LM2675 - TI] 실험 1차 완료
